개요

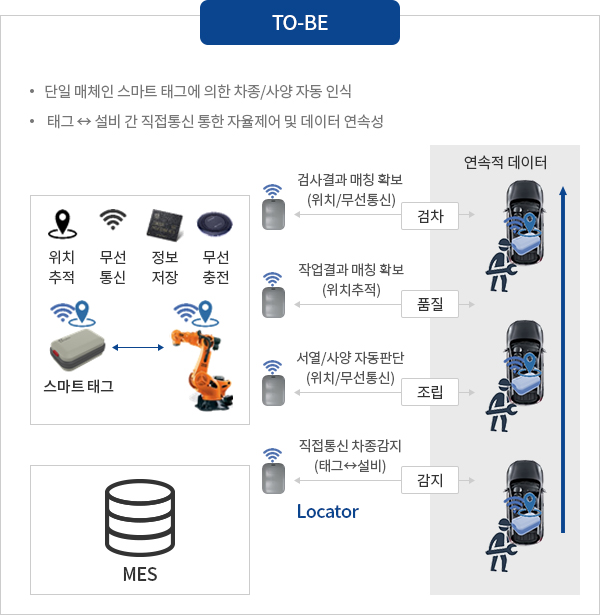

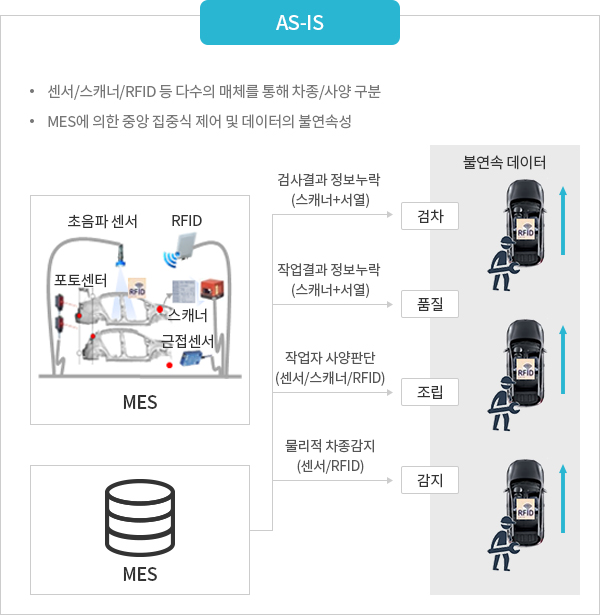

스마트태그시스템은 생산제품/설비/공구 등에 위치 및 생산정보를 가지고 있는 스마트태그를 부착하여 실시간 위치를 파악하고, 각 공정 진입 시 설비/공구 등에 공정에 맞는 작업을 지시하고, 그 결과를 수신, 저장할 수 있는 위치기반 스마트공장 구축의 핵심기술 입니다. 스마트태그 시스템을 통해 그 동안 센서/바코드/RFID 등을 통해 고정된 위치에서의 위치확인 및 작업지시가 가능했던 한계를 벗어나 공장 내 어느 곳에서도 정확한 제품의 위치를 파악하여 작업 및 물류 확인이 가능합니다.

도입효과

  • 스마트태그를 활용한 지능형 자율 생산 기반 확보

  • 위치기반 실시간 재고 및 물류관리

  • 제품과 공구의 위치 트래킹을 통한 정확한 작업지시 및 품질향상

  • 위험지역 내 실시간 위치관리를 통한 작업자 안전 관리

이미지 이미지

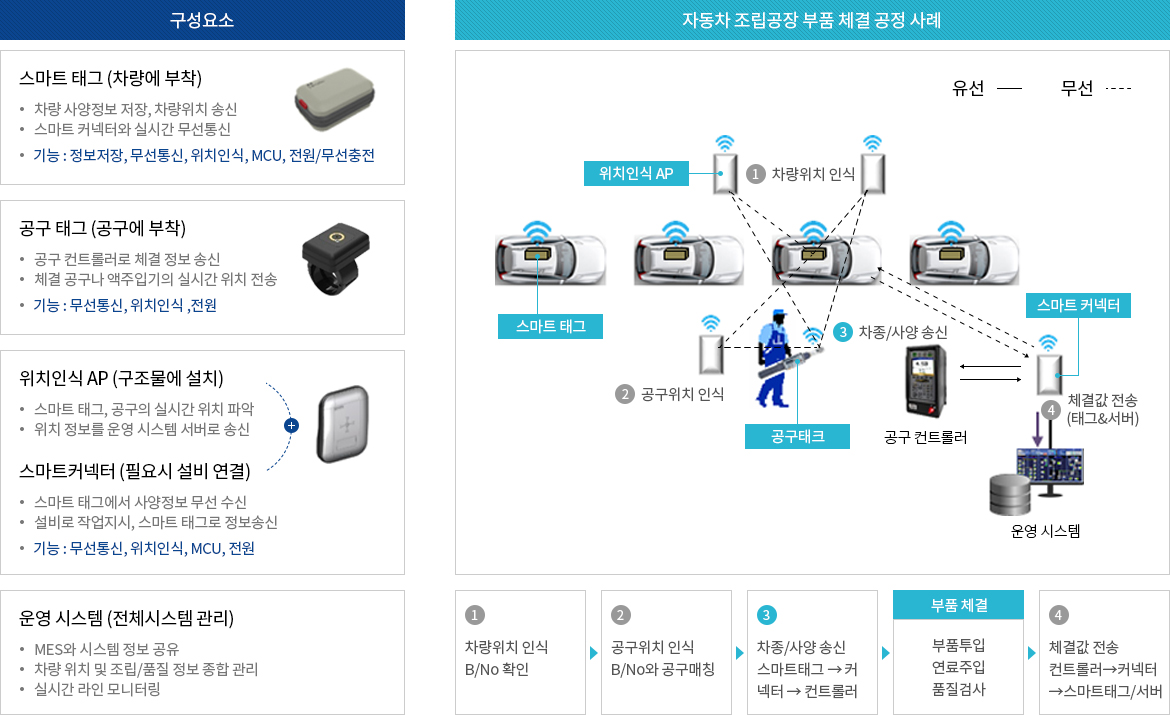

구성

화면예제

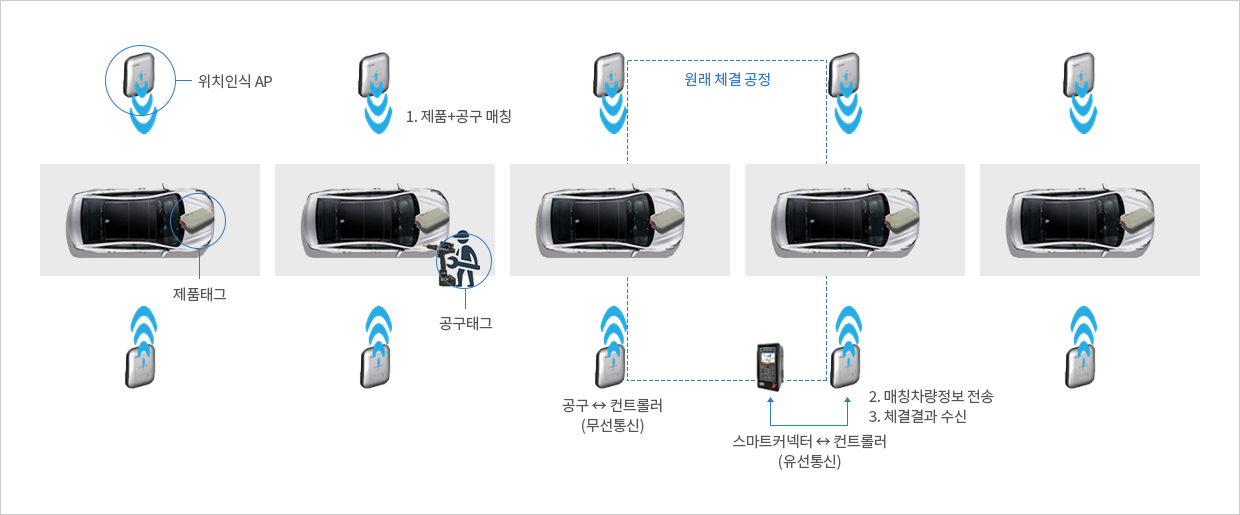

이동식 체결공구 체결보증 (생산제품 + 공구 위치 트래킹 및 매칭) - 작업자 이동에 관계없이 체결결과 제품과 매칭 가능, 품질 누락 방지

  • 제품태그↔공구태그
    접근 시 자동매칭

  • 매칭 제품 정보
    해당 컨트롤러에 전송

  • 작업자 체결 작업

  • 제품정보 + 체결결과
    수신 및 상위 전송
    (MES/품질시스템 품질전송)

이미지

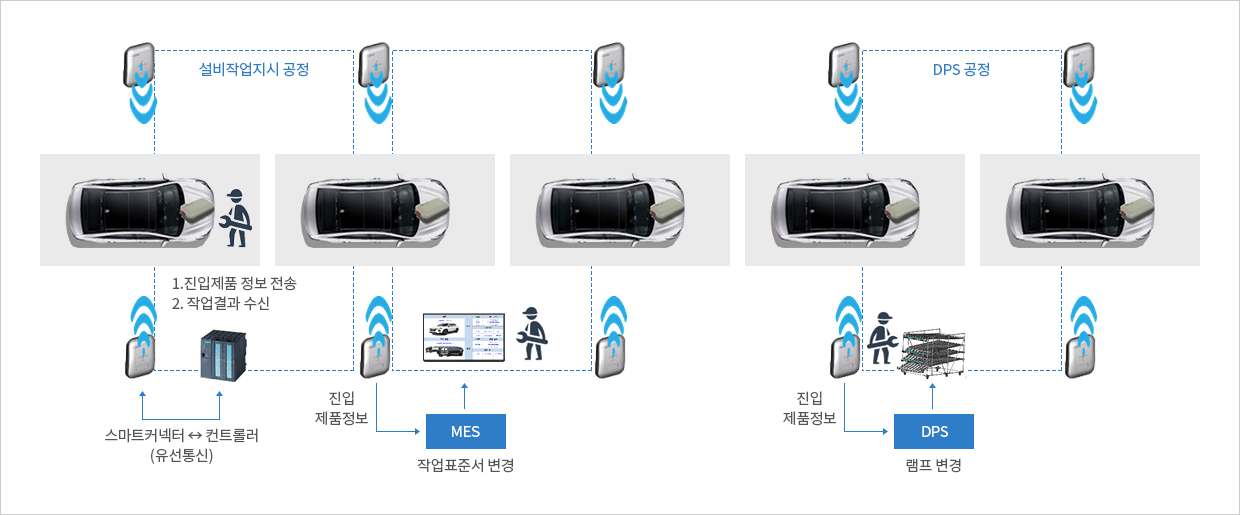

공정 작업 지시 : 설비작업지시(PLC), 작업자지시 모니터, 이종방지(DPS) 작업자 스캔 작업 제거로 공수 절감, 공정진입 즉시 데이터 확인가능

  • 진입 제품 정보
    PLC에 전송

  • 작업결과 수신
    (액주입기, 체결기 등)
    (MES/품질시스템 품질전송)

  • 진입 제품 정보
    DPS에 전송

  • DPS 램프 변경

이미지

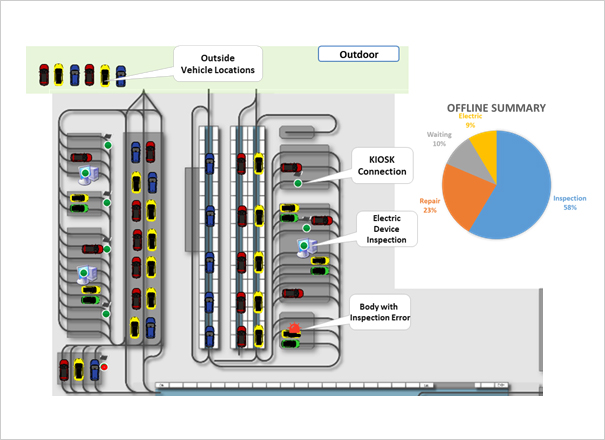

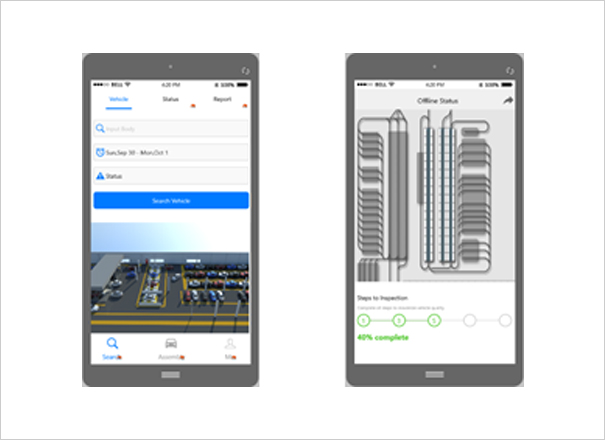

자동차공장 오프라인(제품이 컨베어가 아닌 자유롭게 이동 가능한 라인) 모니터링 : 검사장, 수정장 트래킹 및 작업결과 모니터링

오프라인(검사/수정장) 영역 차량 및 모바일 장비 연계 각 작업장 별 차량 작업대수 및 작업시간 모니터링 작업자 검사정보/전장설비 검사정보 등 다양한 IQIS 정보 실시간 연계
이미지 이미지

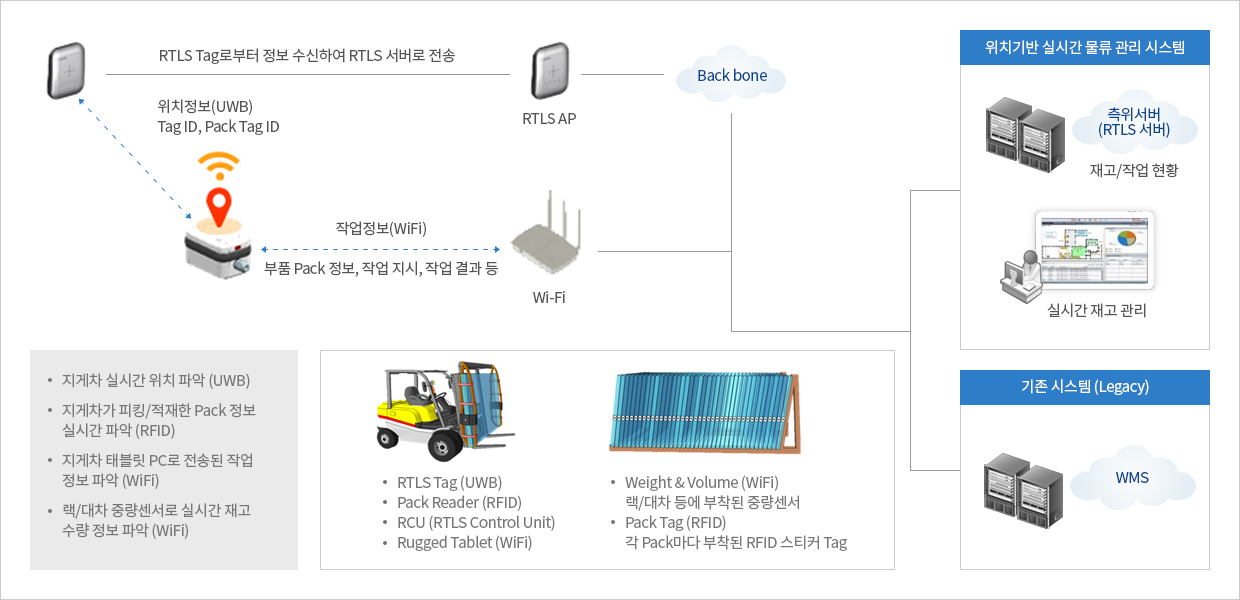

물류 관리 : 기존 물류창고에서 사용하고 있는 바코드 스캐너에 실시간 위치추적 기술을 접목한 저비용 시스템

창고나 생산라인 등에서 활용되고 있는 지게차, 대차 등에 대한 실시간 위치추적 기술을 적용한 물류 이동/운반 관리 제조 공장 내 사용되는 각종 센서, PLC, 정보시스템 등과 연동을 통한 IoT 기반의 제조 물류 관리
이미지

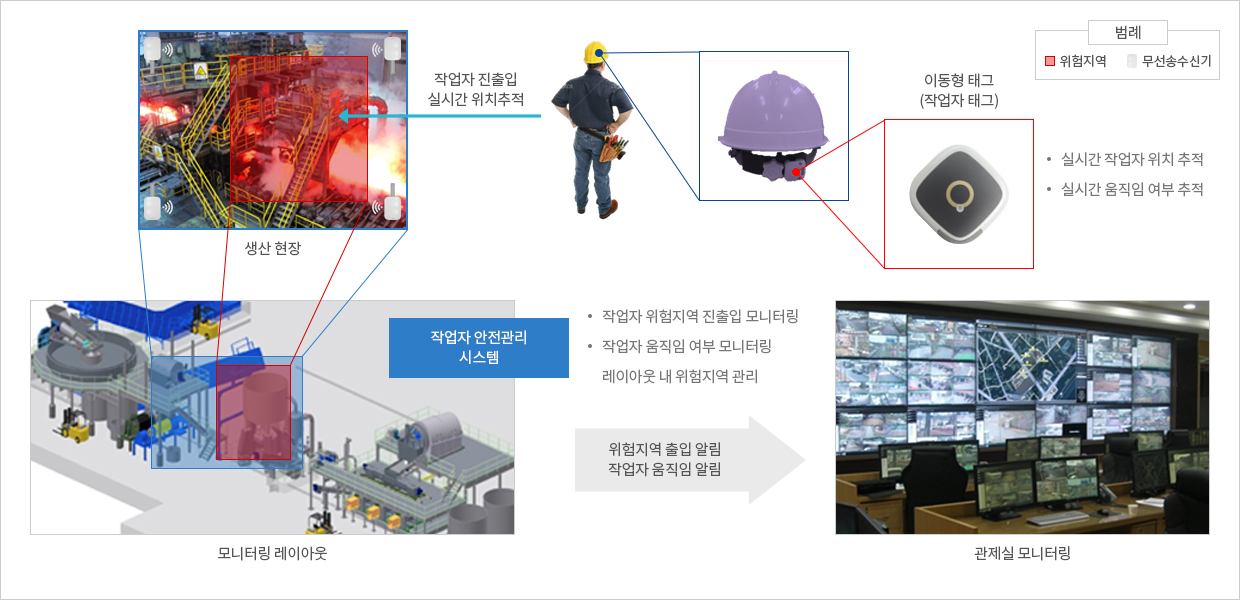

작업자 안전관리 : 위험 지역 출입 모니터링

고온, 가스 누출 등 인체에 유해한 지역에 대한 작업자의 출입 모니터링/통제로 안전 사고(인재 사고) 예방 위험지역에서 작업 중인 작업자의 움직임 여부 모니터링을 통해 안전 사고 발생 시 신속 대응 통한 피해 최소화
이미지
