개요

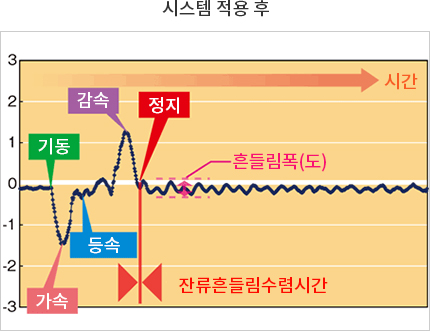

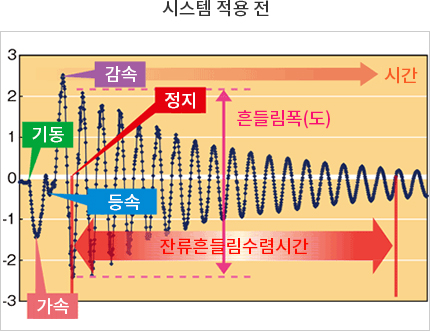

물건을 운반하는 Crane은 이동 시에 많은 흔들림이 발생하고 또한 Crane기사의 판단에 의한 이동편차들이 발생하게 되어 Cycle Time 단축이 어렵습니다. 당사의 Crane 제어 시스템은 “흔들림방지 제어기술"을 적용하여 Crane 이동(가속, 감속) 시 크레인에 매달린 화물의 흔들림을 줄여 작업효율이 대폭 향상되고 안전에도 기여합니다.

도입효과

초보자가 조작하더라도 확실하고 안정적인 운전이 가능하고, 충실한 기본기능으로 효율성과 안전성을 더욱 높일 수 있습니다.

  • 작업시간 단축
    흔들림 저감에 의한 효율 향상으로
    사이클 타임 단축
  • 안정성 향상
    크레인 반송 시 접촉
    충돌 등 사고 방지
  • 작업 표준화
    작업이 표준화되어
    숙련자 부족의 고민 해소

기능

주요 메이커의 크레인에 적용 가능하며, 기존 설치된 크레인에 추가 할 수 있기 때문에 현재 사용하는 설비는 그대로 도입이 가능합니다. 또한 기본 기능이 다양하여 화물의 종류 등에 따라 다른 속도 패턴과 이동 거리에 대응할 수 있도록 설정할 수 있습니다.

  • 흔들림 방지 제어 기능
    화물에 따라 속도패턴을 변경하여 흔들림을 줄일 수 있습니다.
  • 반자동 / 수동 전환 운전
    진동방지 제어운전 및 수동운전을 전환할 수 있습니다.
  • 전자동 운전(옵션)
    전자동 운전 기능도 탑재 할 수 있습니다.
  • 패턴운전
    주행 및 횡행 이동 거리에 따라 속도 패턴을 결정하고 운행합니다.
  • 회피운전
    미리 회피할 영역을 등록하고 그 위치를 회피하여 운행합니다.
  • 중계운전
    미리 경유하려는 영역을 등록하여 해당 위치를 통해서 운행합니다.
  • 반송 오류 경고
    행선지를 잘못 등록한 경우, 운전 전 체크 기능을 통해 경고합니다.

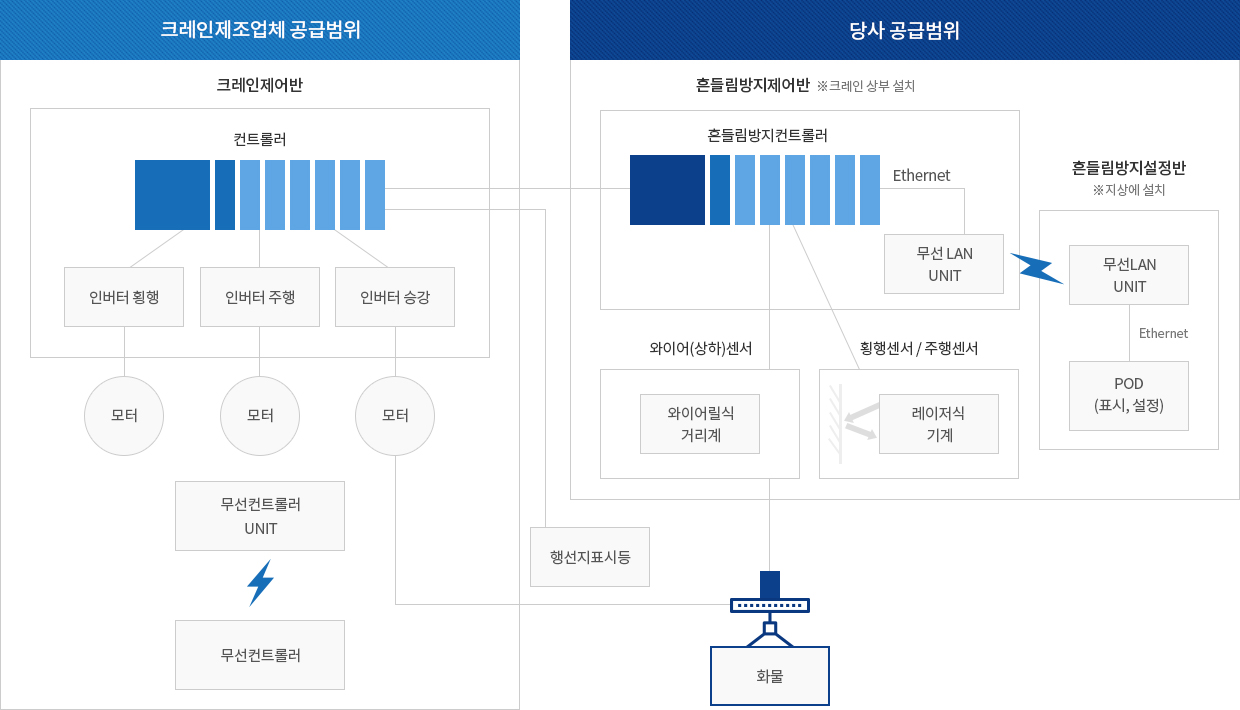

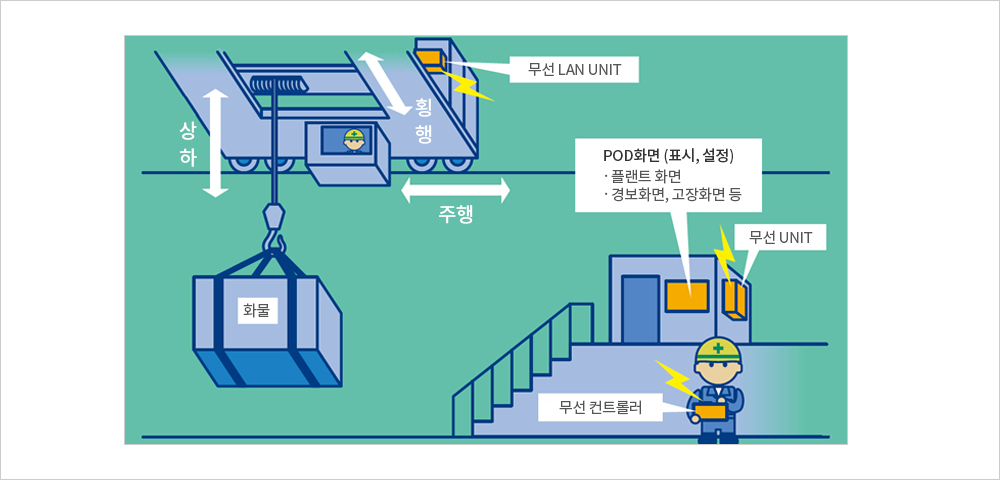

시스템구성도

적용 사례

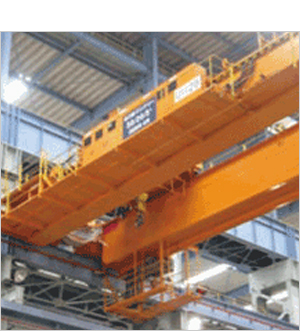

생산 라인 공장 천장용 크레인 시스템
본 시스템 도입으로 크레인으로 운반 할 때나 재고품을 찾을 때 미세한 정렬시간 및 정지 시 흔들림이 없어질 때까지의 대기 시간을 대폭 단축

화면 예제

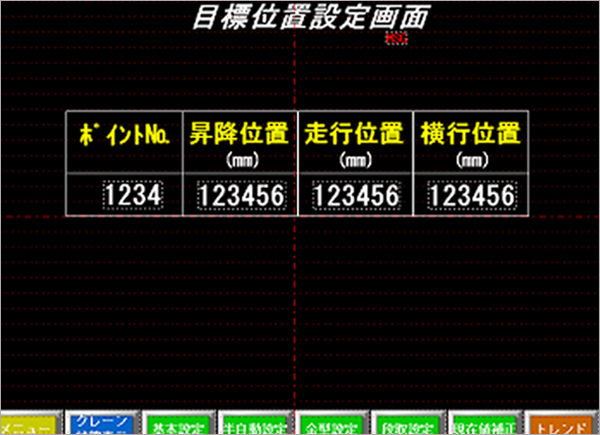

  • 목표 위치 설정

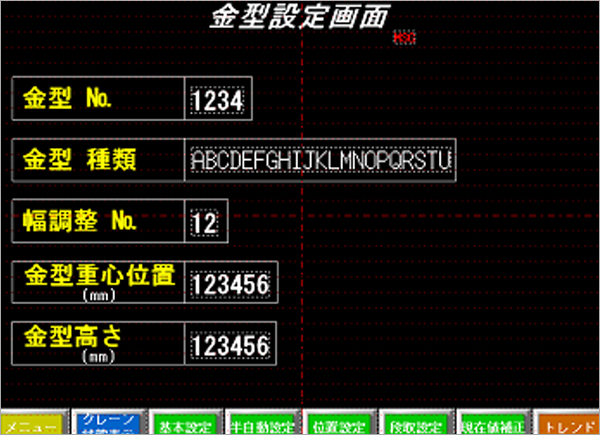

  • 금형 설정

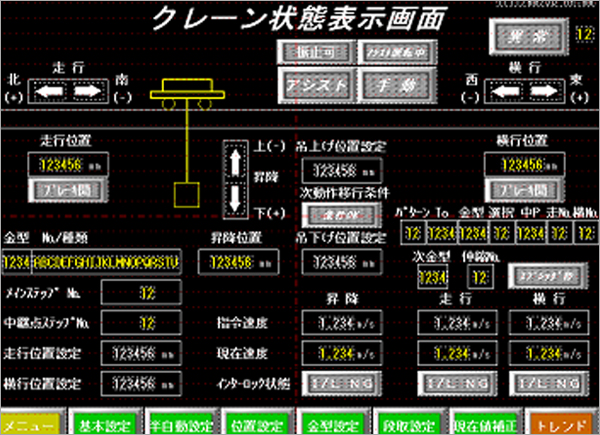

  • 크레인 상태 표시

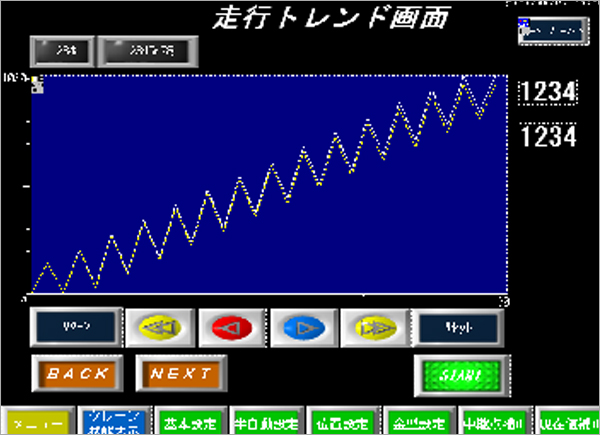

  • 트랜드(주행)
